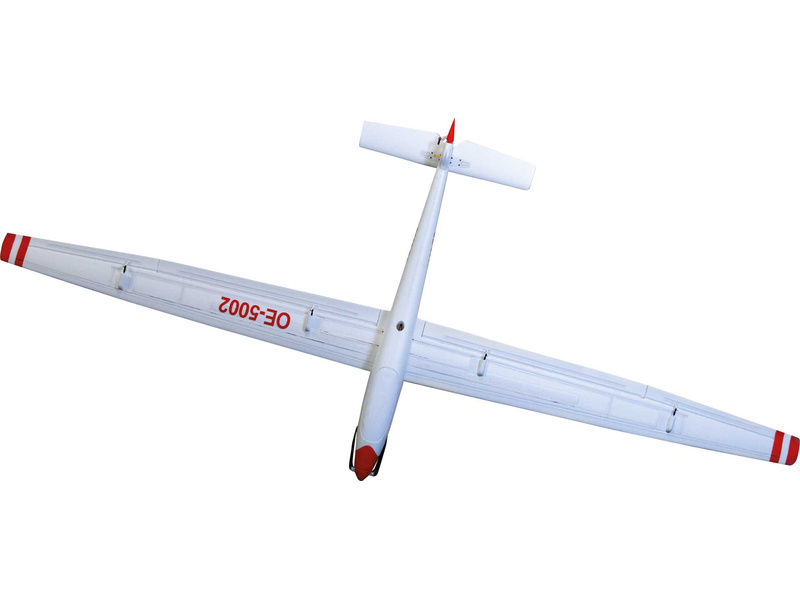

ASW 15b 2.3m Kit

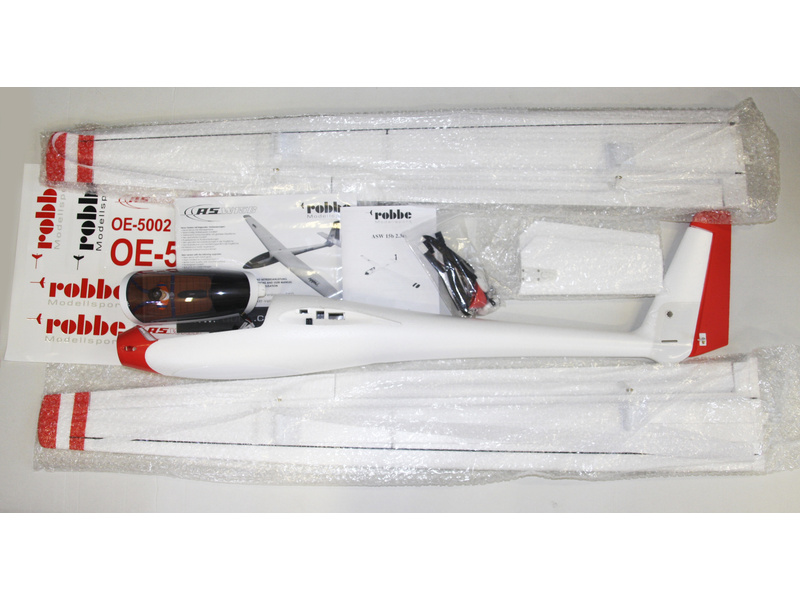

Obsah balení

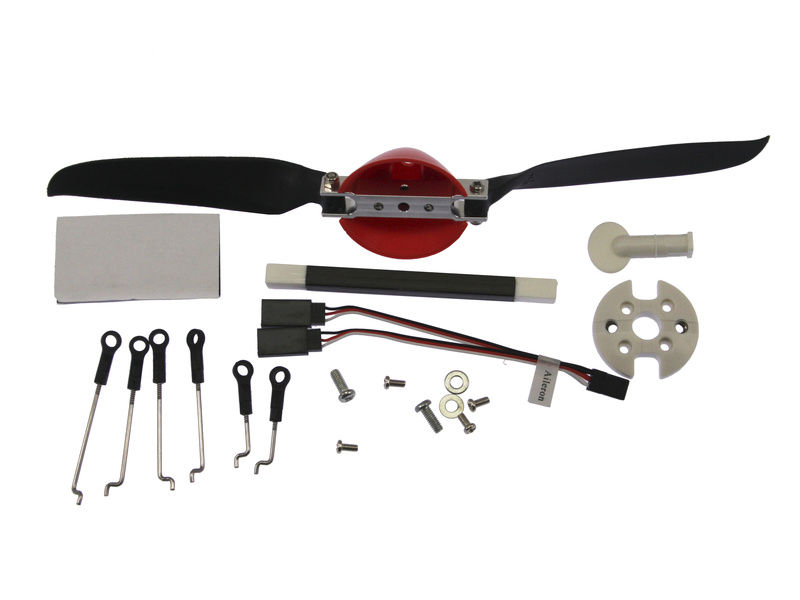

V balení je stavebnice RC modelu větroně ASW 15b o rozpětí 2.27m z EPO bez elektroniky a pohonu, obsažena je sklopná vrtule 10x6 s kuželem 47mm na hřídel 4mm, spojky křídla a výškovky, V-kabel, táhla s vidličkami, kryty serva, suchý zip a pojistku pro spojení křídla sada obtisků, vícejazyčný manuál v angličtině, němčině, francouzštině a návod v češtině.

Charakteristika

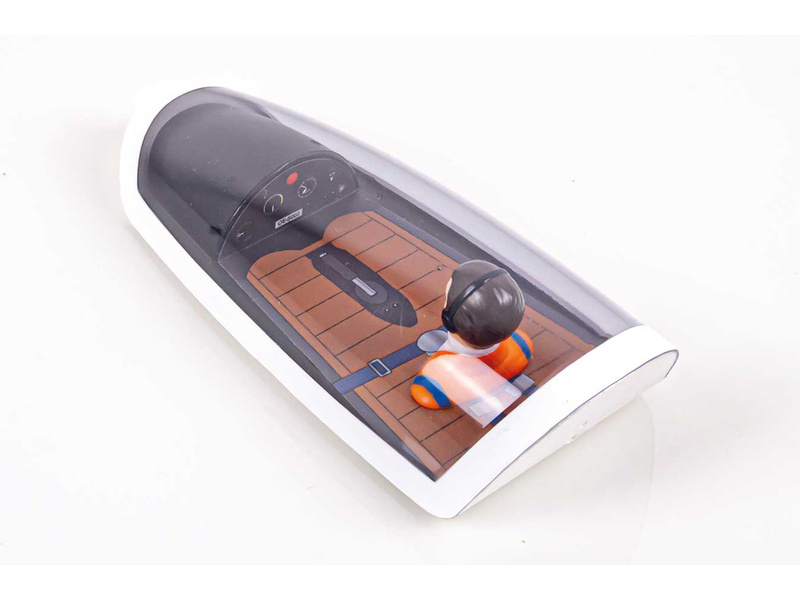

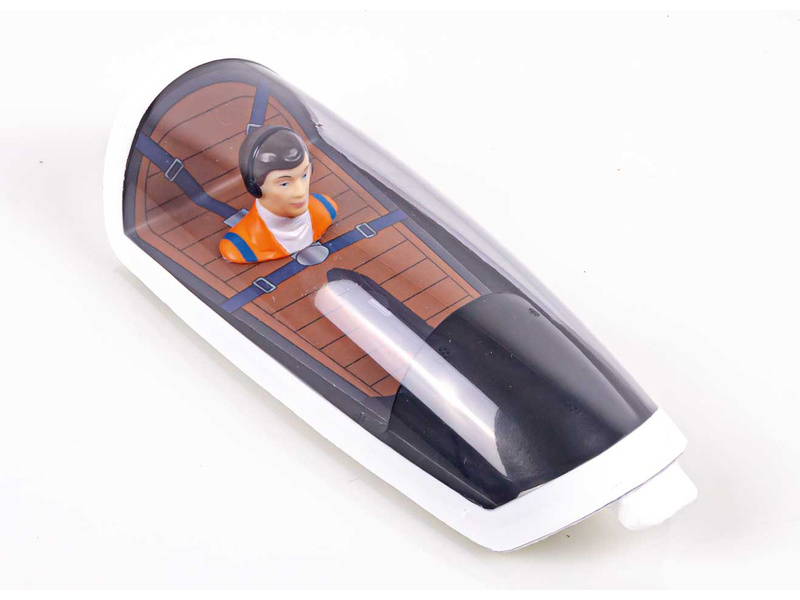

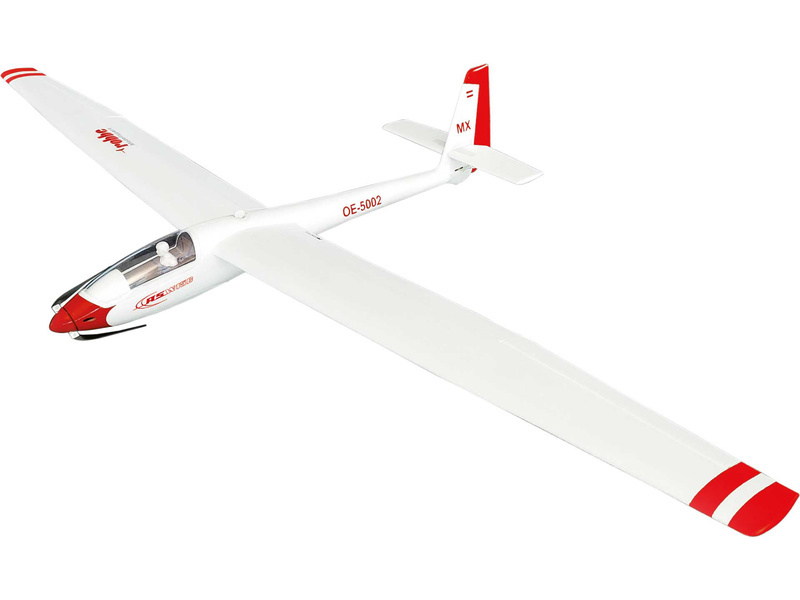

Stavebnice RC modelu větroně ASW 15b o rozpětí 2.27m z EPO bez elektroniky je určena všem, kteří si chtějí osadit model vlastní elektronikou a pohonem. Křídlo s uhlíkovými výztuhami, rychloupínací systém křídla a výškovky, kabina s magnetickým zámkem. Sklopná vrtule s kuželem je v balení.

Model je koncipován jako stavebnice s hotovými díly bez elektroniky, ovládány jsou směrovka, výškovka, křidélka, klapky a motor. Manuál provází montáží serv s táhly a kabely, zástavby motoru, regulátoru a baterie. Serva jsou doporučeny mini 6ks s rozměry max. 23x11,7x20,8mm, střídavý motor o průměru 34mm (3434 1000Kv 125g) s hřídelí 4mm a regulátor 30A. Servo kabely jsou doporučeny 4ks 60cm a 2ks 20cm.

Vlastnosti

• Stavebnice modelu ASW 15b z EPO
• Křídlo s uhlíkovými výztuhami
• Uhlíková hranatá spojka křídla
• Speciální rychlouzávěr polovin křídla
• Plovoucí výškovka se západkovým zámkem

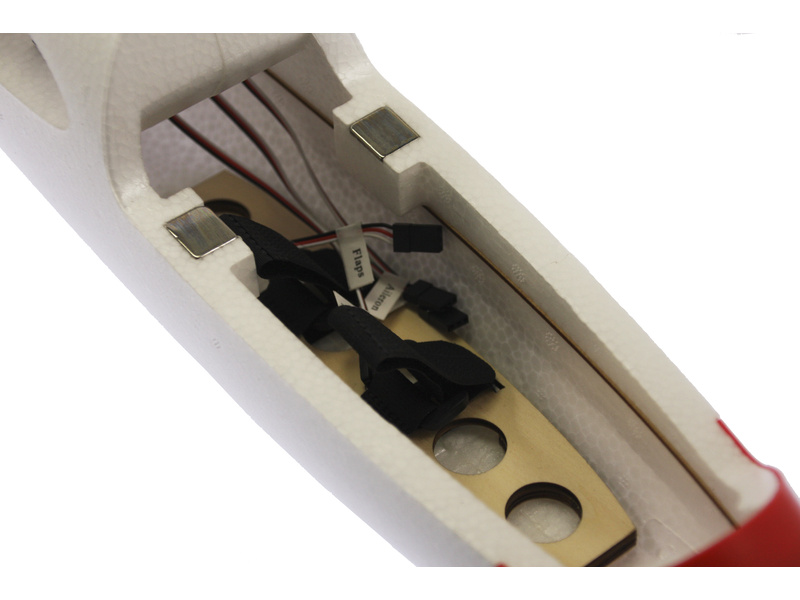

• Kryt trupu s magnetickým zavíráním

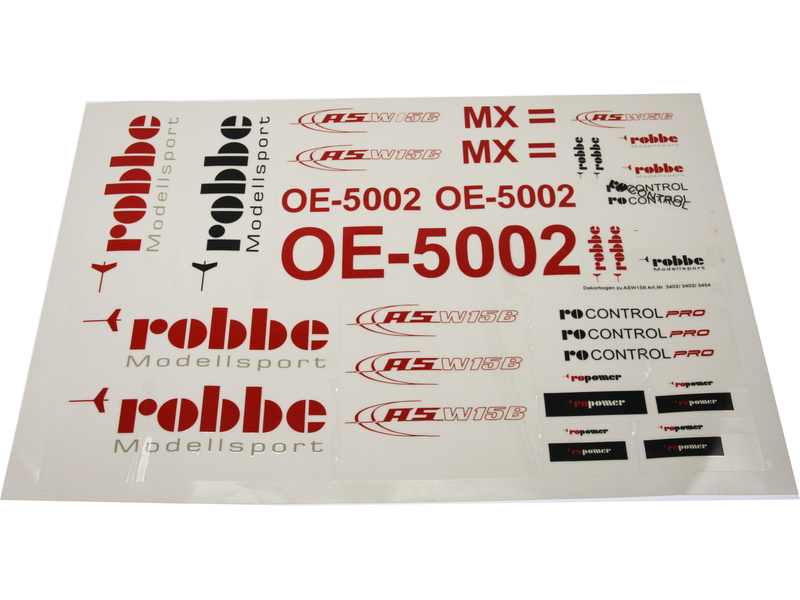

• Dekorační sada samolepek
• Plastová výztuha podlahy trupu
• Sklopná vrtule 10x6
• Montážní návod německy, anglicky a francouzsky

Plovoucí výškovka

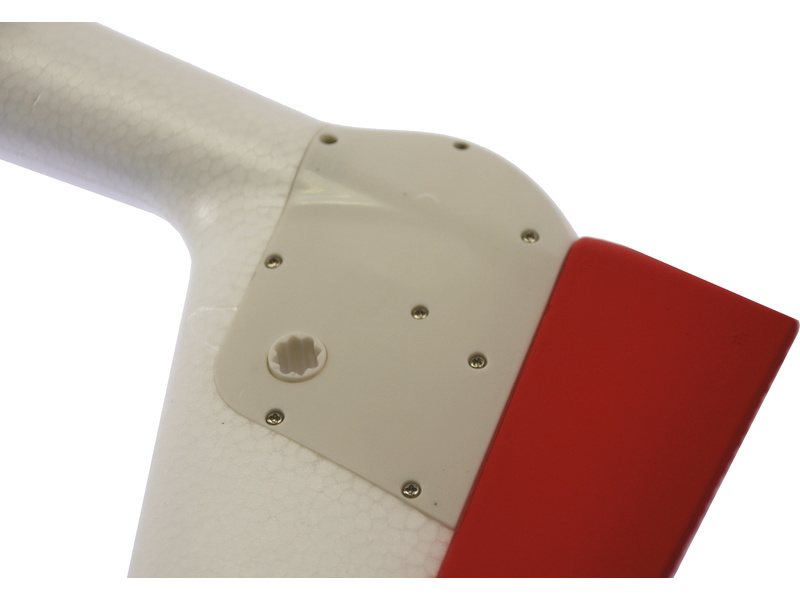

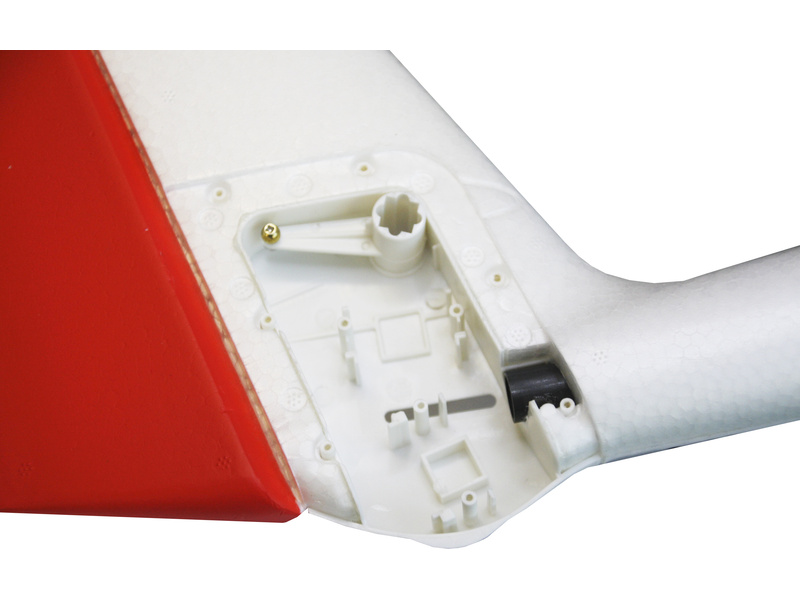

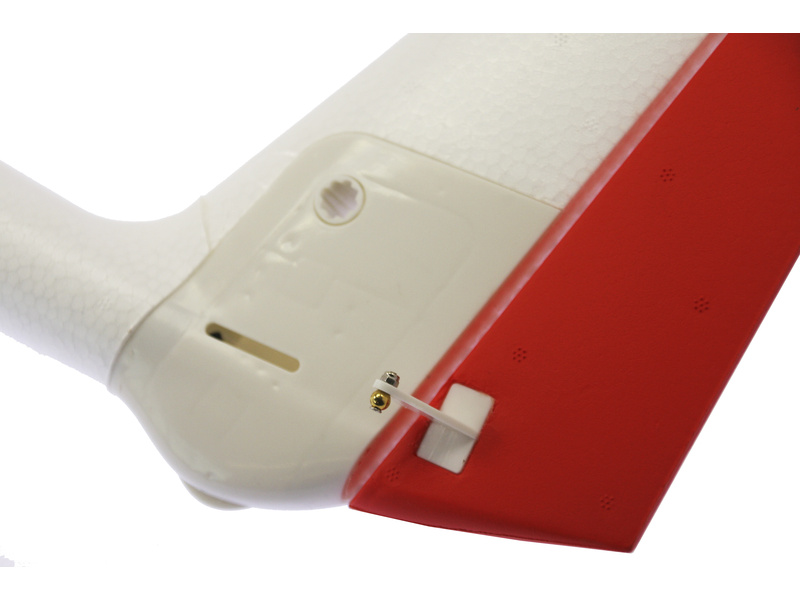

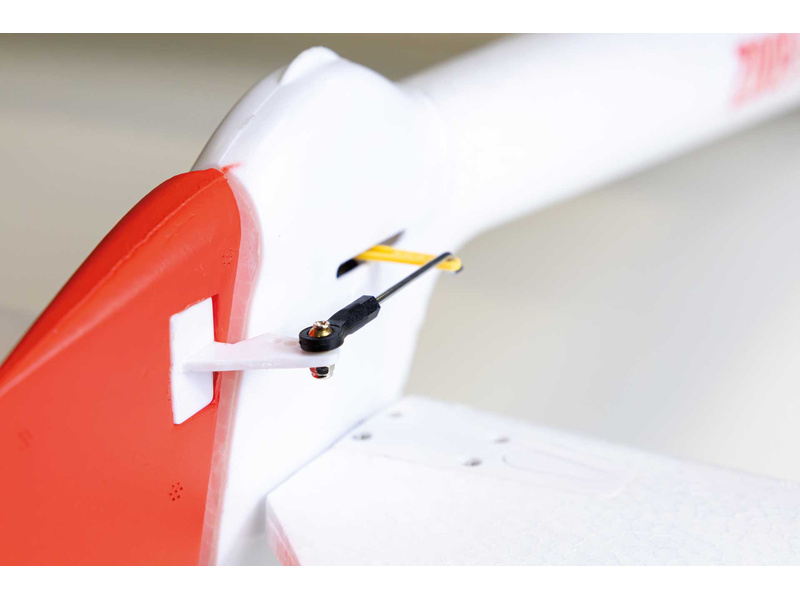

Serva výškového a směrového kormidla jsou v plastové krabičce, do které se velmi snadno nainstalují. V trupu jsou vedeny prodlužovací kabely od serv k přijímači. Osa plovoucí výškovky je součástí této krabičky a je vnitřně drážkována pro spojku obou polovin výškovky.

Montáž výškovky

Koncovka spojky výškovky je vybavena pojistkou, která se zajistí po zasunutí. Při demontáži stačí podržet plastové tlačítko na výškovce a dojde k rozpojení obou polovin.

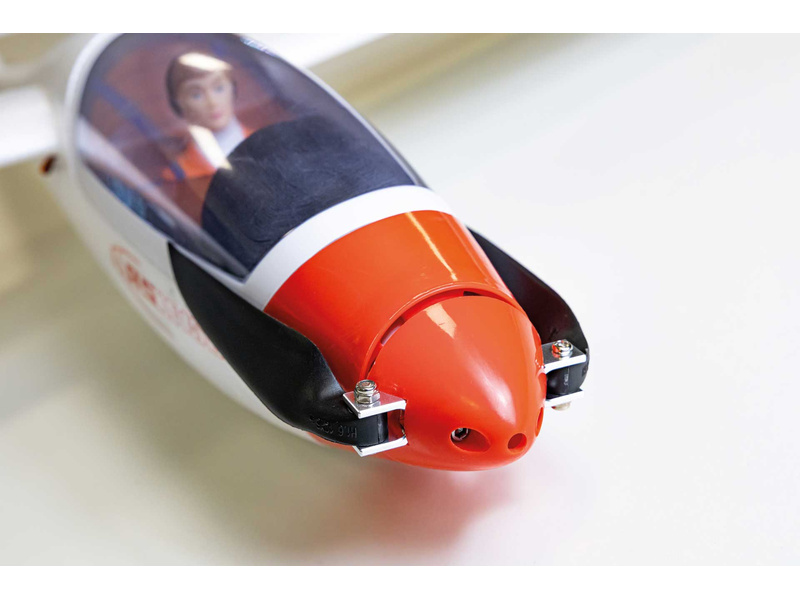

Sklopná vrtule

Součástí balení je sklopná vrtule s kuželem a unášečem na hřídel o průměru 4mm. Kužel je tvarován a přesně odpovídá výlisku přední části trupu.

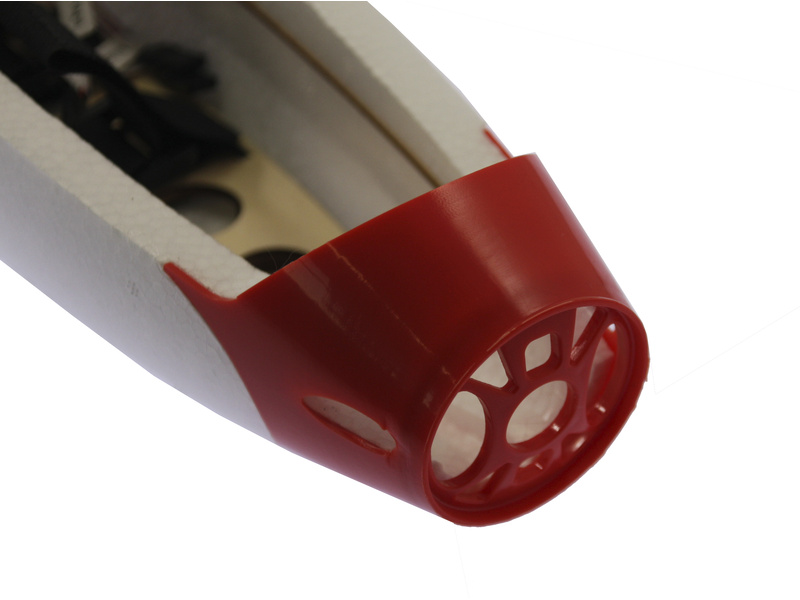

Zástavba pohonné jednotky

Do prostoru lože motoru vejde motor o průměru do 36mm, regulátor lze umístit na bok trupu pomocí suchého zipu.

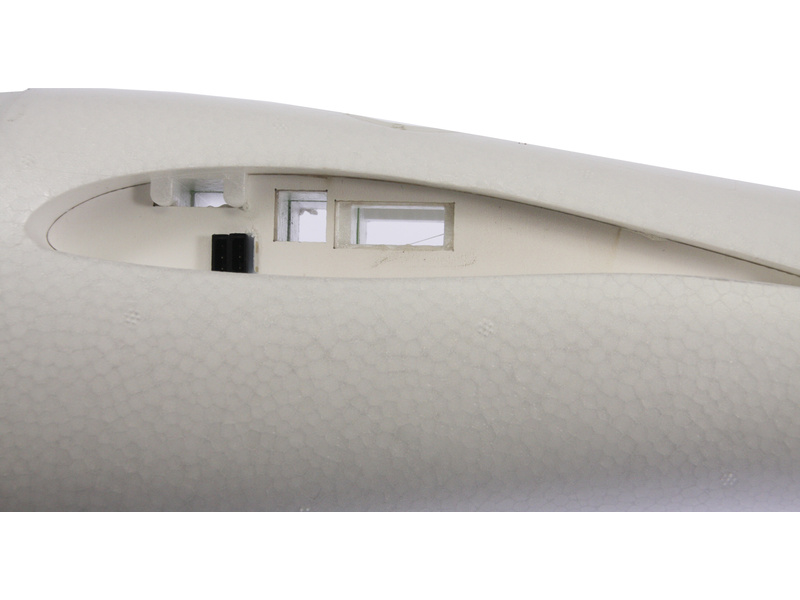

Montáž křídla

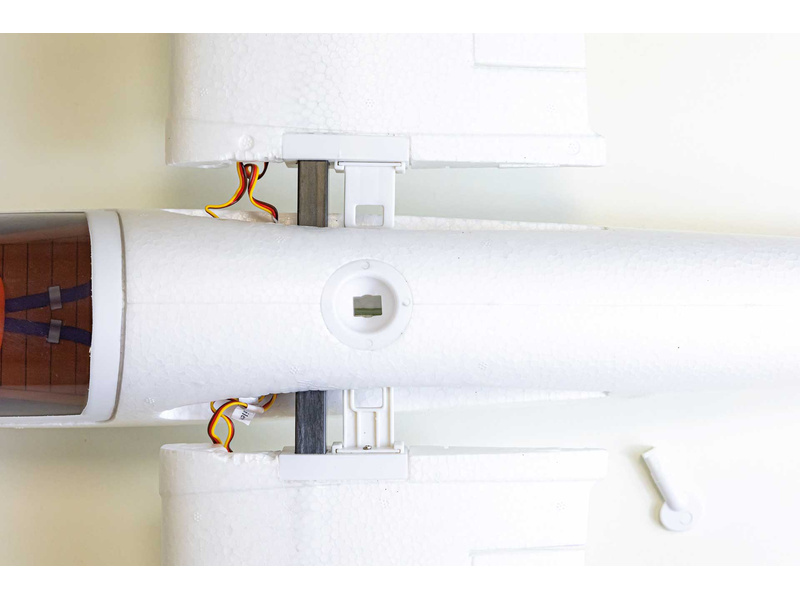

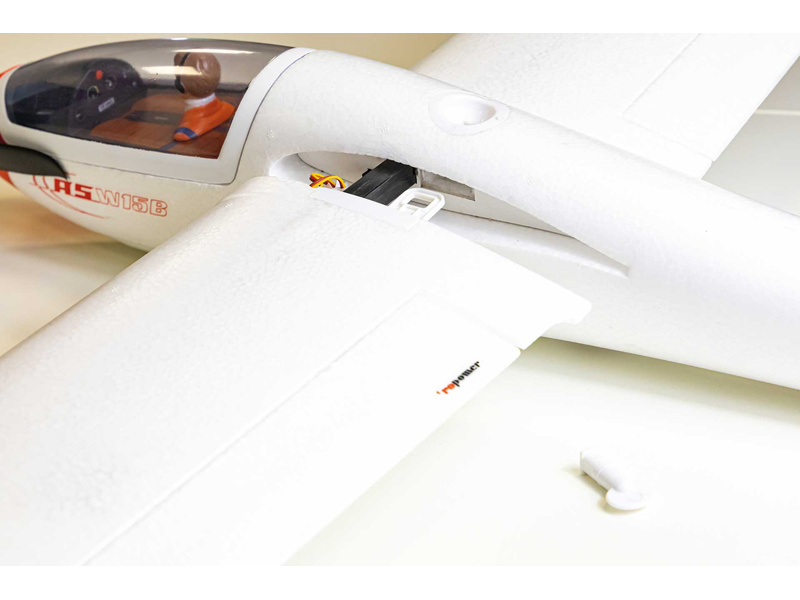

Velmi prakticky je vyřešeno spojení polovin křídla s trupem. Každá část křídla je opatřena konzolí s otvorem, do kterého se po nasunutí obou částí do trupu vloží pojistný čep.

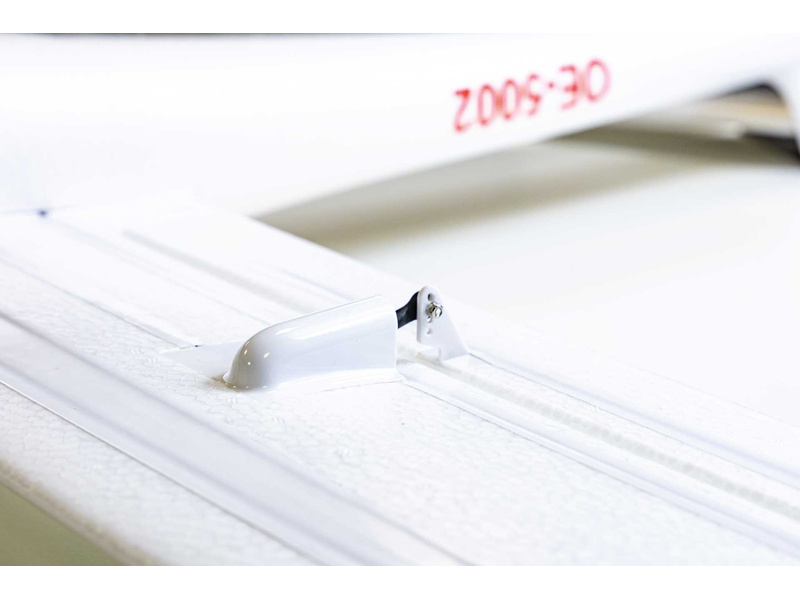

Serva křidélek a klapek

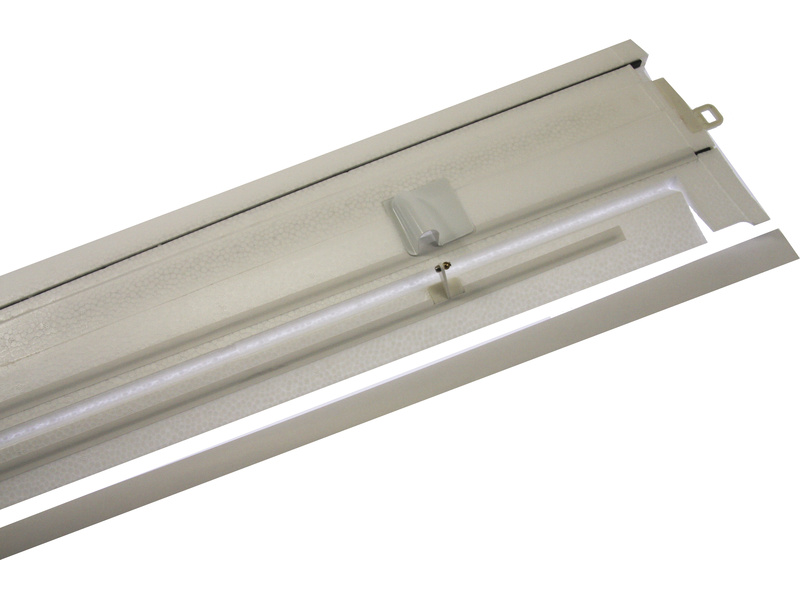

Serva křidélek a klapek se vloží do připravených kapes v křídle a překryjí krytem, protáhnou se prodlužovací kabely a připojí serva. Pak už jen stačí nainstalovat táhla na páky kormidel.

Doporučujeme koupit

Doporučujeme dokoupit 7+ kanálovou RC soupravu, 6ks mini serva, motor s regulátorem a LiPol baterii 2200mAh 3S s konektorem EC3 a nabíječem.

Doporučené vysílače Spektrum

Pro spárování modelu verze BNF doporučujeme moderní programovatelné vysílače SPEKTRUM:

• 6-kanálový vysílač řady DX Spektrum DX6e DSMX s telemetrií, 250 modelů v paměti.
• 14-kanálový vysílač řady NX+ Spektrum NX7e+ DSMX s nejnovějšími trendy, kompatibilitou Smart Technologie.
• 20-kanálový vysílač řady NX+ Spektrum NX8+ DSMX s nejnovějšími trendy, kompatibilitou Smart Technologie, portem USB a možností připojení WiFi .

Doporučené akumulátory

Pro napájení modelu doporučujeme pohonný LiPol akumulátor se 3 články (11.1 V).

• Proběžné létání LiPo akumulátor Spektrum Smart LiPo 11.1V 2200mAh 30C IC3 s technologií Smart
• Vyšší kvalita 100C Spektrum Smart LiPo 11.1V 2200mAh 100C IC3 s technologií Smart
• Akumulátor nové generace G2 Spektrum Smart G2 LiPo 11.1V 2200mAh 50C IC3 s technologií Smart G2

Akumulátory Spektrum s technologií Smart v současné době představují nejmodernější a nejbezpečnější způsob údržby a nabíjení akumulátorů. Výhody technologie Spektrum Smart naleznete zde.

Doporučené nabíječe pro konvenční LiPol i Smart akumulátory

Pokud se rozhodnete v RC modelech letadel, či vrtulníků používat moderní Smart LiPo akumulátory, nebo nabíjet vaše akumulátory od jiných výrobců, pak doporučujeme tyto nabíječe:

• Síťový nabíječ Spektrum S155 s jedním výstupem 1x 55W.
• Síťový nabíječ Spektrum S1100 s jedním výstupem 1x 100W.
• Síťový nabíječ Spektrum S2100 s jedním výstupem 2x 100W.
• Síťový nabíječ Spektrum S2200 se dvěma výstupy 2x 200W.

Příslušenství pro běžný provoz

Pro běžný provoz létajících RC modelů potřebujete vhodná lepidla, sadu nářadí a obal na skladování LiPol baterií. Z našeho sortimentu doporučujeme kvalitní sadu imbus šroubováků 1.5/2.0/2.5/3.0mm a Modelcraft křížové šroubováky (sada 6ks). Pro montáž se jistě bude hodit Modelcraft mini kleště v pouzdru (sada) a na řezání Modelcraft řezací nůž s podložkou A6.

Pro rychlou opravu modelů letadel doporučujeme rychle vytvrzující 4-minutové lepidlo Epoxy. Z naší nabídky doporučujeme Speed Epoxy 4 min. 71g

Ochranné obaly na akumulátory

Ochranné obaly jsou určeny k omezení rizika spojeného s přepravou a nabíjením akumulátorů. LiPo akumulátory dokáží, při zachování malých rozměrů a nízké hmotnosti, poskytnout vysoké vybíjecí proudy a disponují velkou kapacitou. LiPo akumulátor je náchylný především na mechanické poškození a proto je potřeba jej důkladně chránit.
